一、項目概況

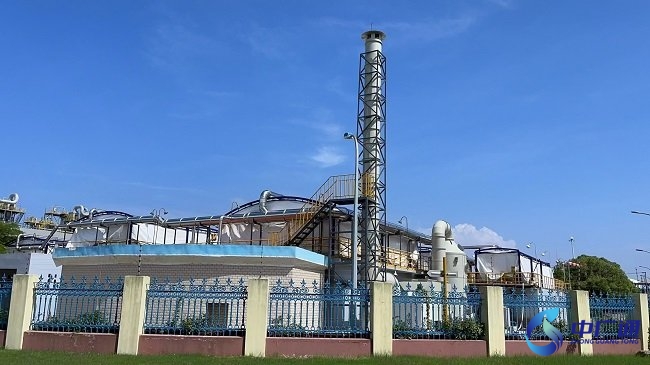

本項目為上海某危廢倉庫廢氣治理項目， 主要是通過活性炭吸附為主，所有的管道和設備已304不銹鋼為材質，風機處理風量在10000+風量以上，電控設備采用施耐德的電氣控制柜，吸附風機采購上海應達，電線、電纜、線管采購上海起帆，煙囪采用15米不銹鋼材質。
第一間存放危險廢物品，
第二間存放物料間
| 序號 | 試劑名稱 | 存放位置 | 最大儲存量 |
| 1 | 異丁醇 | 危化品庫房 | 25L |
| 2 | HZ-402粘泥剝離劑 | 危化品庫房 | 2kg |
| 3 | NaCLO | 危化品庫房 | 4kg |
| 4 | 超濾膜清潔劑 | 危化品庫房 | 5L |
| 5 | HZ-601緩蝕阻垢劑 | 危化品庫房 | 18kg |
| 6 | HZ-529非氧化性殺菌劑 | 危化品庫房 | 25kg |
| 7 | HZ-301殺菌劑 | 危化品庫房 | 8kg |
| 8 | HZ-301殺菌劑 | 危化品庫房 | 8kg |
存放物料車間主要要為化學物料，含少量有機氣體。該產品存儲時產生小量有機廢氣，其主要成份：異丁醇、甲苯、二甲苯等，有機廢氣對周圍環境造成了一定的影響，對人體不利，結合現場情況及我公司長期治理廢氣的經驗，設計一套完整的處理方案，供業主及環保局審查；
項目的一些技術參數如下：
（1） 房間尺寸：長6米*寬12米*高6米，數量2間
（2） 廢氣處理風量：根據《危險廢物庫房設計標準》(HJ/T 399-2007)的要求，危險廢物倉庫換氣次數參照危廢倉庫換氣次數標準，換氣次數每小時不低于12次。
（3） 根據公式室內總送風量（m3/h）=換氣次數（次/小時）*（室內面積（m2）*室內高度，
（4） 總送風量（m3/h）=12（次/小時）*12米*6米*6米=5184m3/h*2間=10368m3/h
| No | 廢氣源 | 排放風量 | 數量 | 總排放風量 |
| 1 | 危廢間 | 5184m3/h/套 | 1套 | 5184 m3/h/套 |
| 2 | 物料房 | 5184m3/h/套 | 1套 | 5184 m3/h/套 |
| 合計風量 | 10368m3/h/套 | |||
（5） 廢氣濃度：根據類似項目經驗，平均濃度取50 ㎎/m3；
（6） 廢氣成分：異丁醇、苯系物、非甲烷總烴；
（7） 壓力：常壓；
（8） 工作環境溫度：常溫；
（9） 工作環境濕度：≤90％；
（10） 供電電源： 380V±10％，50HZ±1％；
二、設計依據及標準
《大氣污染物綜合排放標準》（GB16297-1996）；
《工業企業廠界環境噪聲排放標準》（GB12348-2008）；
《大氣污染治理工程技術導則》（HJ2000-2010）；
《工作場所有害因素職業接觸限值 化學有害因素》（GBZ2.1-2007）；
《電氣裝置安裝工程 接地裝置施工及驗收規范》（GB50169-2016）；
《電氣裝置安全工程低壓電器施工與驗收》（GB50254-96）；
《機械設備安裝工程施工及驗收通用規范》（GB50231-98）；
《工業固定式防護欄桿》（GB4053.3-2009）；
《煙囪設計規范》（GB50051-2013）；
《揮發性有機化合物排放標準》（DB44816- 2010）
三、廢氣處理工藝確認
（1）關于廢氣治理工藝
本設計擬采用活性炭吸附一體化凈化設備，主要包括：干式過濾+吸附裝置，廢氣在風機作用下，通過管道系統干式預過濾裝置至最近的活性炭吸附床，經過活性炭吸附處理干凈達標排放。
（2）關于廢氣凈化設備

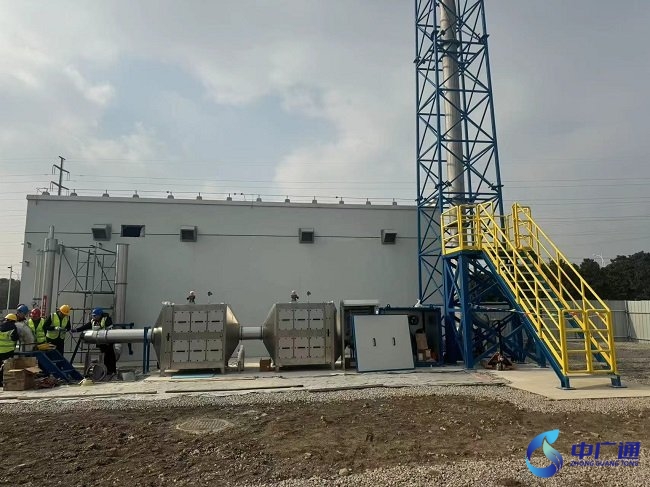

活性炭吸附設備活性炭采用抽屜填裝，廢氣凈化裝置包括干式預處理過濾系統、活性炭吸附系統、排風系統、電控系統和管道煙囪系統。預留設備維修空間及易耗件更換空間，便于設備維修及易耗件更換。
| No | 廢氣源 | 數量 | 設備風機風量 | 吸附裝置 | 煙囪 |
| 1 | 危廢間 | 2間 | 5184m3/h/套 | 一套10368m3/h活性碳吸附 | 1套 |
（3）關于廢氣凈化流程

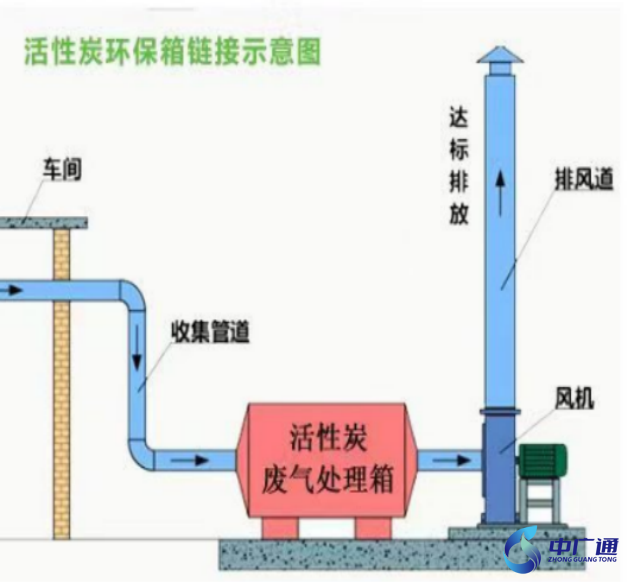

吸附流程：待處理的有機廢氣由風管引出后進入過濾裝置，顆粒物被過濾材料攔截，完成顆粒物的去除后進入活性炭吸附床。
氣體進入吸附床后，氣體中的有機物質被活性炭吸附而著附在活性炭的表面，從而使氣體得以凈化，凈化后的氣體再通過風機排向大氣。
四、設備配置表

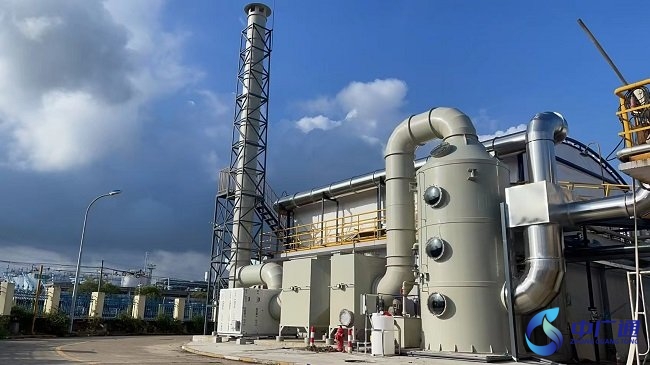

| 項目規格 | BZB-40KW | |||||
| 處理風量 | 10368m3/h | 過濾風速 | 1.2m/s | |||
| 電源電壓 | 380V 50Hz | 顏 色 | 7043灰色 | |||
| 預處理裝置 | 框架采用矩形管；面板采用SU304不銹鋼焊接而成；過濾板采用金屬網制成框加架，內夾過濾材料。過濾材料采用1層G4過濾棉+1層F7過濾袋組合。 | |||||
| 活性炭吸附箱 | 框架采用矩形管；面板采用Q235鋼板焊接而成；單個炭箱尺寸(L*W*H)：1500×1120mm（內徑）。吸附材質為顆粒狀活性炭，活性炭采用抽屜式裝填；活性炭填充量為：1m3。 | |||||
| 活性炭 | 吸附材質為柱狀體活性炭狀活性炭，碘值≥800mg/g，疏水性 | |||||
| 外形尺寸 | 100×100×100mm | 比表面積 | 500-600m2/g | |||
| 使用溫度 | ＜40℃ | 四氯化碳 | 40% | |||
| 動態吸附率 | 12% | 體密度 | 450 kg/m3 | |||
| 送排風系統 | 系統風機采用國內知名恒康牌風機，該風機風量大，能耗低風機運行時，其噪音值符合國家標準。 | |||||
| 系統風機（吸附風機）：型號：4-72-630C 流量：14700m3/h；全壓：1830Pa；電機：11KW。 | ||||||
| 吸附進/排風管 | 風管采用SU304不銹鋼制作，角鐵法蘭加強筋。風管含彎頭變徑。數量1套 | |||||
| 控制系統 | 具有自動、手動兩種操作方式，自動運行時具有連鎖功能，系統具有自我診斷功能；運行時出現的異常情況可報警及自動停機；控制柜面板流程可顯示運行主要參數；根據工藝要求改變控制參數；系統處于自動運行狀態,不會因停電造成系統退出；自動運行時可根據工藝條件退出運行。 | |||||
| 排風煙囪 | 煙囪采用拉索式固定形式，φ=600mm，數量1根。煙囪離屋頂平面高3米。煙囪設置檢測取樣口、爬梯。（1套煙囪） | |||||

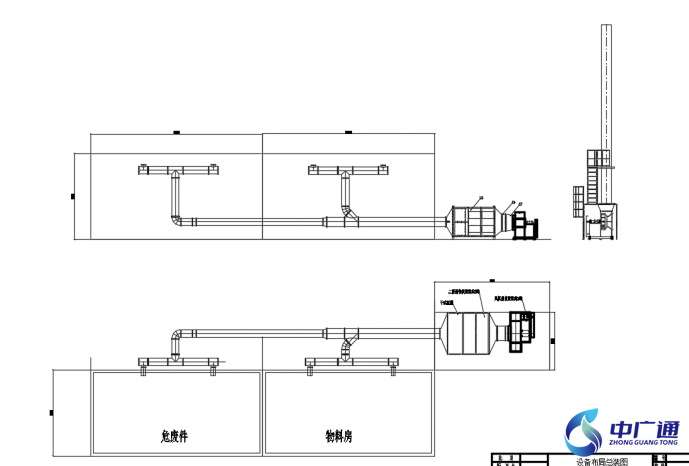

| 設備外尺寸 | 參考布局圖 | |||||
主要配件發貨清單
| 序號 | 名稱 | 型號規格 | 品牌 | 數量 | 單位 | 備注 |
| 1. | 活性炭吸附一體機 | 處理風量10368 m3/h，BZB-40XF型；材質SU304不銹鋼，含過濾G4,F7材料 | 1 | 套 | ||
| 2. | 顆粒狀活性炭 | 100×100×100mm，碘值800，柱狀體活性炭 | 1 | m3 | ||
| 3. | 吸附風機 | 4-72-630C功率；11kw，全壓1830pa，電機防爆 | 1 | 套 | ||
| 4. | 電氣控制柜 | BZB-F型；防爆電器控制柜 | 1 | 套 | ||
| 5. | 吸附出管道 | Φ600mm，SU304不銹鋼，厚度1.0mm | 1 | 套 | ||
| 6. | 煙囪管道 | Φ600mm，材質SU304不銹鋼含平臺及爬梯h=15m | 1 | 套 | ||
| 7. | 雜件 | 密封材料、螺母、螺栓、扣件 | 1 | 批 | ||
| 8. | 電線、電纜、線管 | 防爆軟管，鍍鋅管線管 | 1 | 套 | ||
| 9. | 雨棚 | 長4米*寬8米材質；彩鋼瓦支撐鍍鋅管， | 1 | 套 | ||
| 10. | 消防 | 水噴淋系統，鍍鋅水管 | 1 | 套 | ||
| 11. | 熱電偶 | K型材質不銹鋼 | 1 | 套 | ||
| 注：1、不含地面基礎、2、 業主方將三相 380V-100.057kw 電源、0.12MPa～0.14MPa 口徑 DN50 的自來水、接至距環保裝置 1 米范圍內。 | ||||||
2、運行成本核算
6.1 主要設備裝機功率
主要設備功率如下表：
| 序號 | 名稱 | 數量 | 功率（kW） | 總功率（kW） | 備注 |
| 1 | 系統風機 | 1套 | 11 | 11 | |
| 合計 | 11 | ||||
6.2 運行成本核算
| 吸附過程能耗估算 | |||||||||||
| 序號 | 設備 | 功率（kW） | 數量（臺） | 天運行時間（時） | 年運行時間（天） | 電費（元/度） | 合計（元/年） | ||||
| 1 | 系統風機 | 11 | 1 | 8 | 300 | 0.8 | 21120 | ||||
| 21120 | |||||||||||
| 材耗估算（用量） | |||||||||||
| 序號 | 名稱 | 更換周期（月） | 每年更換（次） | 系統用量 | 單價（元） | 小計（元/年） | |||||
| 1 | 玻璃纖維棉（m2） | 2 | 6 | 3 | |||||||
| 2 | 高效無紡布（m2） | 2 | 6 | 3 | |||||||
| 3 | 活性炭（m3） | 6 | 0.5 | 1 | |||||||
| 4 | 固廢 | 6 | 0.5 | 1 | |||||||
| 合計 元 | |||||||||||
| 備注：以上運行成本為估算值，實際費用以實際生產情況為準。 | |||||||||||
五.質量保證及售后服務
我公司對所提供的設備及風機的供貨和質量作出以下承諾：
1、設備加工嚴格按照甲方需求和設計要求，把好質量關，保證按時交貨。
2、我司保證提供的所有產品都具有完整的技術資料。
3、為確保設備安裝的正常實施，聽從甲方安排，發現問題及時處理，保證安裝的工期、質量。設備質量符合有關標準的規定。
4、為使得設備合理規范運行，對甲方操作工人實行培訓，培訓工作包括理論及實際操作兩方面，培訓至甲方滿意為止。
5、設備自提交甲方驗收之日起，保修期為12個月，我方承諾在保修期內為甲方無償進行維修、保養、服務和指導。設備在使用過程中發生故障時，在接到甲方通知后24小時內派人員到現場協調處理解決。
6、我公司保證對設備所需配件提供至少五年的技術支持。
